表示する構造の大きさを揃える場合は、スケールを同一にします。Scale値を揃えることにより、異なるPageや異なるファイルの構造を同じスケールで表示することができます。異なるPDBファイルの立体構造を併置した図を作成する際に便利です。

複数の図の大きさを揃えるには

1. 1.大きさを揃えたい表示の一つでScale値を確認します。Structure View左下のスケールボタンの下には、現在表示している構造の大きさを示すスケール値が表示されています（図１）。


2. 2.他の大きさを揃えたい表示のScale値を同じにすることで、同じ大きさに揃えることができます。大きさを変えるには、次のいずれかで操作します。


Scale値を数値で設定する

1. 1.メニューのView > Scale...を選択し、Scaleダイアログを開きます。


2. 2.設定したいScale値を数値で入力します（図２）。


マウスを使って大きさを変更する

Structure Viewのツールアイコンの拡大／縮小ツールをクリックしてマウスでドラッグします。

Scaleボタンを使って大きさを変更する

Structure View左下のスケールボタンをクリックして変更します。

図１　スケールボタンでは、現在表示しているScale値が確認できます。

図２　Scaleダイアログ

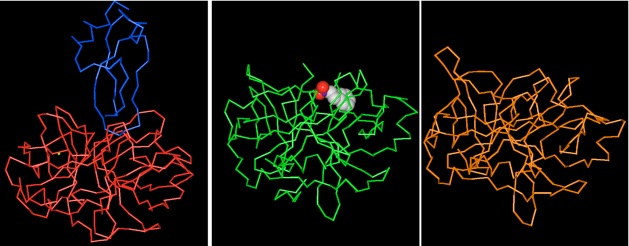

トリプシンとトリプシンインヒビター複合体 (2PTC)（左）, キモトリプシン (6CHA)（中央）,  エラスターゼ (6EST)（右）の３つのファイルを同一のScaleで表示しています。
