二次構造とアミノ酸残基の色は別々に指定できます

二次構造の表示とアミノ酸残基の表示は、スタイルと色をそれぞれ指定できます。

側鎖を表示した残基の二次構造の色は、周辺の二次構造の色に合わせることも、残基の色に合わせることもできます。

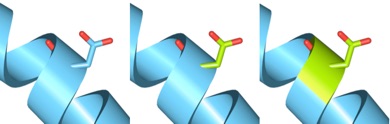

図は、G protein alpha chain(1GOT:A) のSite 1, Site 2,

Site 3をそれぞれBlue, Red, Greenで指定しています。

特定のアミノ酸残基だけ、色を変更するには、まず、色を変えたいアミノ酸残基を選択し、次にメニューから色を設定します。

選択したアミノ酸残基に色を付けるには

1. 1.Contents Info ViewまたはStructure Viewから、色を変更したいアミノ酸残基を選択します。


2. 2.メニューのStructure > Residue Colorから色を指定します。


3. 3.選択したアミノ酸残基が指定した色に設定されます。Contents Info Viewでは、アミノ酸配列が設定した色に変更されます。


4. 4.基本の色に戻すときには、既に色が設定された部分を選択し、　Structure > Residue Color > Default Residue Colorを選びます。

選択した部分の二次構造の色を変えるには

1. 1.Contents Info ViewやStructure Viewからで二次構造の色を変更したいアミノ酸残基を選択します。


2. 2.メニューのStructure > Cartoon Color > Solid Colorから指定したい色を選択します。


3. 3.指定したアミノ酸残基の二次構造の色が変更されます。
