Contents Info ViewでPDBデータの内容を確認する

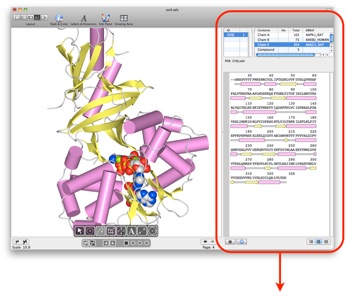

PDBファイルを開くと、左側のStructure Viewには立体構造が、右側のContents Info ViewにはPDBの内容が表示されます。Structure Viewに表示されているPDB ID、登録されているチェインのChain IDや残基数、阻害剤や基質アナログ等の結合物(Compound)や水分子が表示されます。さらに詳細表示エリアには、アミノ酸配列や結合している化合物の内容が表示されます。PDBデータにChainが何本あるのか、単量体か多量体か、結合物はあるのか、それは何かなどを確認することができます。

各Chainとアミノ酸配列を確認する

IDリストにはPDB IDが、ContentsリストにはChain名とその残基数が表示されます。PDBデータにUni-Prot(Swiss-Prot)のIDなどアミノ酸配列情報が記載されている場合は、DBRef欄に表示されますので、その配列の由来を知ることができます。各ChainをクリックするとそのChainのアミノ酸配列が表示されます。

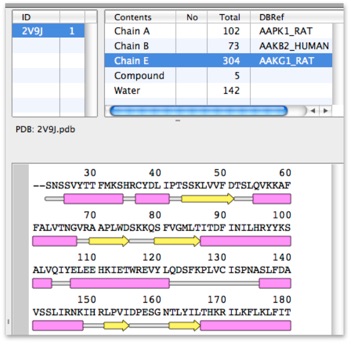

2V9JのPDBファイルを開いたときのContents Info Viewで見てみましょう。このPDBデータには、ChainA, B, Eの３本とコンパウンドが５、水分子が142存在していることが確認できます。Chain Eは、残基数が304で、アミノ酸配列はAAKG1_RATの構造であることが確認できます。下にはアミノ酸配列が二次構造とともに表示されます。

表示しているPDBデータの内容は、Contents Info Viewで確認できます。PDB ID、登録されているチェインのChain IDや残基数、アミノ酸配列、阻害剤や基質アナログ等の結合物や水分子が表示されます。

Compound（結合物）を確認する

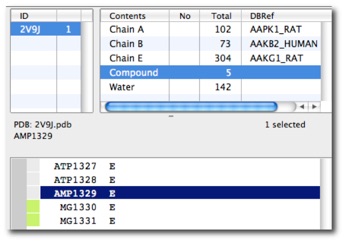

Compoundをクリックすると金属イオンや化合物、その他の結合物（コンパウンド）の一覧が表示されます。このPDBデータには、ATPが２つ、AMPが１つ、MG（マグネシウム）が２つ、Chain Eに結合していることがわかります。

Contents Info View

PDB Summary Pageを表示する

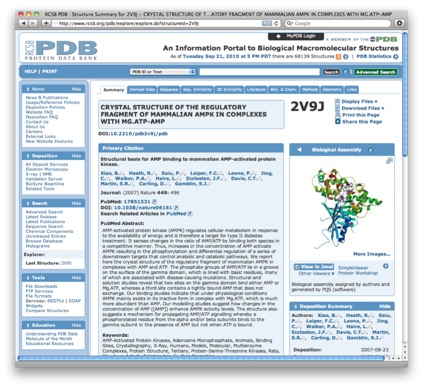

PDBデータのより詳しい情報が必要な場合は、Contents Info View下部のPDBサマリーアクセスボタンをクリックしてください。選択されたPDB IDのPDB Summary Pageがインターネットブラウザで開かれます。

AMP-activated protein kinase(AMPK) (2V9J)の表示例
