全体の構造をリボン表示やCαトレースで表示し、活性中心など強調したい残基のみ側鎖を表示したい場合は、まず、強調したいアミノ酸残基を選択し、次にメニューのStructureから表示スタイルを設定します。色を変更する場合は、色を変えたいアミノ酸残基を選択し、メニューから色を設定します。

特定のアミノ酸残基に表示形式を設定するには

1. 1.Contents Info ViewやStructure Viewからスタイルを変更したいアミノ酸残基を選択します。


2. 2.側鎖を表示するには、メニューのStructure > Residue Typeから、変更したい残基のタイプを選択します（図１）。


3. 3.スタイルを変更するには、メニューのStructure > Residue StyleからStick, Ball & Stick, Space-fillingなどのスタイルを選択します（図２）。


4. 4.残基の色を変更するには、 メニューのStructure > Residue Colorから色を選択します。窒素や酸素の色は原子色で炭素だけに色をつけたい場合は、Atom Color with Carbonから色を選択します。また、全ての原子を一色で表示したい場合はSolid Colorから色を選択します。

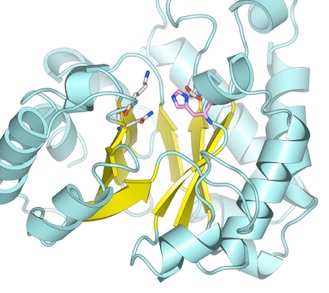

Triose-phosphate Isomerase (6TIM)の表示例

図１

図２
