Biological Assemblyのデータをダウンロードする
ダウンロードしたBiological AssemblyのファイルをWaalsで開く
ダウンロードしたいPDBデータのサマリーページを開きます。
ここでは、NaK channelの3E83を例に紹介します。3E83のサマリーページを開きます。
1. サマリーページを開く

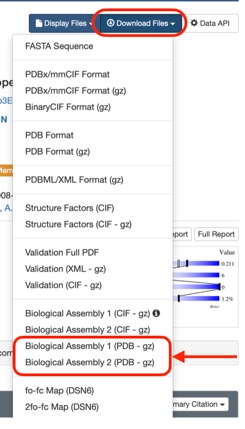

「Download Files」をクリックするとファイルの種類が表示されます。
Biological Assembly 1 (gz)、 Biological Assembly 2 (gz) を選択してそれぞれのデータをダウンロードします。
PDB File (Text)を選択するとAsymmetric UnitのPDBファイルがダウンロードされます。
ここでは、 Biological Assembly 1 をダウンロードします。
ダウンロードされたファイルは「3e83.pdb1」というファイル名になります。
3E83 (NaK Channel)のAsymmetric Unitと2種類のBiological Assembly。
元のデータはAsymmetric UnitでChain A, Bの2本が登録されている。
Biological Assembly 1はChain Aを、 Biological Assembly 2はChain Bを使用して計算されたもの。

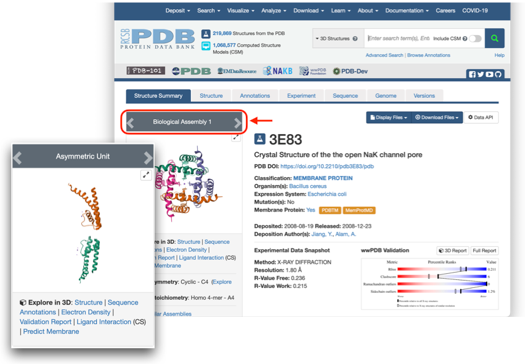

Biological Assemblyのデータは、赤で囲った部分に表示されます。
上部の矢印(◀▶)をクリックすると、Asymmetric Unitの構造とBiological Assemblyの構造が切替えられます。 More Images...をクリックすると、全ての構造が表示されます。
3. Biological Assemblyのデータをダウンロードする
2. Biological Assemblyを確認する
Protein Data Bank (PDB)には、元のデータのAsymmetric Unitと異なるBiological Assemblyのデータが登録されている場合があります。 データによって、 生体内での単量体や多量体の状態のデータをダウンロードすることができます。
4. Biological Assemblyのファイルの拡張子を変更する
Biological Assemblyでダウンロードしたファイルの拡張子は、pdbの後にBiological Assemblyの番号が付けられ、「PDB ID.pdb1」や「PDB ID.pdb2」のようになっています。PDBファイルとして認識させるためには、拡張子をpdbに変更します。
ここでは、「3e83.pdb1」を「3e83_1.pdb」に変更して、拡張子をpdbにします。
実際の3E83のサマリーページはこちらです。
Asymmetric Unit及びBiological Assemblyについての詳細は、PDBサイトのこちらのページをご参照下さい。

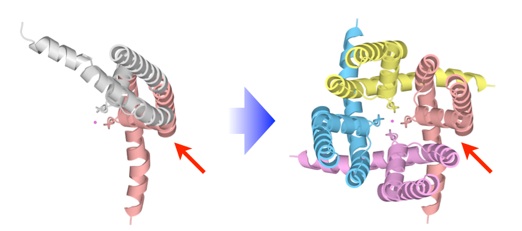

実際にダウンロードしたBiological AssemblyのファイルをWaalsで表示します。元のPDBファイル (3e83.pdb)は、Asymmetric Unit(左)でしたが、Biological Assembly 1 (3e83_1.pdb)では、 3e83.pdbのchain A (light red)を基に4量体が作られています(中央)。

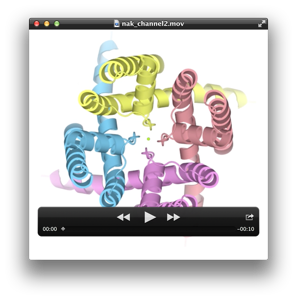

4量体の様子をムービーでご確認ください(右)。
3e83.pdb : Asymmetric Unit
3e83_1.pdb : Biological Assembly 1
Biological Assemblyのファイルを使用するときのヒント
Biological Assemblyでダウンロードしたファイルは、ファイルの内部のPDB IDがXXXXになっています。ライブラリ機能で内部のPDB IDを修正することができます。また、二次構造情報がなくなっている場合は、ライブラリ機能で二次構造のアサインを行います。
